、概述液壓螺母或螺栓是一種新型緊固件。普通螺母的鎖緊是靠轉動扳手產生扭矩來鎖緊的
，因此90%以上的力量浪費在克服摩擦力上，而作用在螺栓上的預緊力很小，特別對于大直徑高強度螺栓
，在受人力工具和場地等因素的影響時
，預緊力根本在鎖緊達不到設計要求
，容易造成螺母的松動
。液壓螺母的鎖緊與普通螺母不同
，液壓螺母在鎖緊工程中，是靠液壓力直接作用于螺母而產生超高壓預緊力
，即使在振動工況條件下
，部件連接也不會松動。
液壓螺母特別適合在煤礦井下狹窄空間
液壓螺母特別適合在煤礦井下狹窄空間
，對采煤機
、倔進機等煤礦設備進行部件連接緊固，也可用與冶金
、化工及工程機械上
。
二、工作原理
液壓螺母是靠高預緊力對連接螺栓進行拔長后的鎖緊
二、工作原理
液壓螺母是靠高預緊力對連接螺栓進行拔長后的鎖緊
，因此必須使用10.9級及以上的高強度螺栓
。

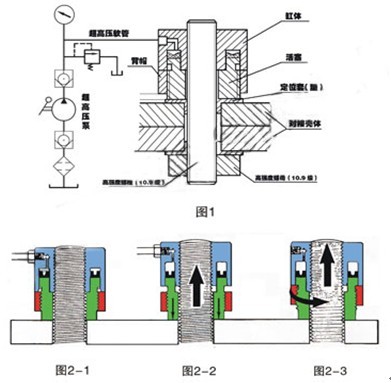

液壓螺母的安裝方式及加壓示意圖（見圖1）。超高壓液壓加載借助于超高壓手動泵
液壓螺母的安裝方式及加壓示意圖（見圖1）。超高壓液壓加載借助于超高壓手動泵
，通過超高壓手動泵超高壓軟管對液壓螺母缸體注入高壓油
，使螺栓伸長，背帽與油缸之間產生一個間隙（圖2-2），轉動背帽使其緊靠缸體（圖2-3）
，然后擰緊背帽
，即去液壓力。由于螺栓不能回縮
，因此可非常省力地對聯接螺栓施加相當高的預緊力
。
三、液壓螺母的操作系統
液壓螺母的操作系統主要由超高壓手動油泵
、高壓軟管總成（包括快速接頭）及液壓螺母和高強度螺柱等四部份組成
，如圖3.
1.超高壓手動泵
超高壓手動泵是提供液壓螺母高壓油的動力設備，主要由柱塞泵
1.超高壓手動泵
超高壓手動泵是提供液壓螺母高壓油的動力設備，主要由柱塞泵
、儲油箱
、超高壓壓力表、高壓卸載閥
、油過濾器等組成
。
2.高壓軟管總成
它是由超高壓軟管、過濾接頭
2.高壓軟管總成
它是由超高壓軟管、過濾接頭
、快速接頭組成
井陉县|
基隆市|
云和县|
苏尼特右旗|
彰化县|
滦平县|
池州市|
祁阳县|
基隆市|
台北县|
峨眉山市|
通河县|
宁化县|
东明县|
沅江市|
宜章县|
安平县|
日土县|
大同县|
永安市|
海宁市|
鹤山市|
兴仁县|
南木林县|
东乡族自治县|
金门县|
都安|
滦南县|
融水|
盐山县|
鄂尔多斯市|
伽师县|
衡东县|
红原县|
民和|
军事|
漳平市|
德清县|
慈溪市|
安宁市|
大竹县|
。
3.液壓螺母與超高壓軟管連接
液壓螺母與超高壓軟管連接是通過快速接頭，實現快速連接
3.液壓螺母與超高壓軟管連接
液壓螺母與超高壓軟管連接是通過快速接頭，實現快速連接
，達到操作和搬運方便
。
四、技術參數:
四、技術參數:
| 型號 | 外形尺寸 （直徑×高度） | 行 程 （㎜） |
| CM-M24×2 | Φ62×50 | 5 |
| CM-M27×2 | Φ68×50 | 5.5 |
| CM-M30×3.5 | Φ68×50 | 5.5 |
| CM-M30×3.5（反裝） | Φ68×50 | 5.5 |
| CM-M30×2 | Φ68×50 | 5.5 |
| CM-M36×3 | Φ82.5×64.5 | 14 |
| CM-M36×3（反裝） | Φ82.5×64.5 | 14 |
| CM-M36×4 | Φ82.5×64.5 | 14 |
| CM-M42×3 | Φ84×61 | 10 |
| CM-M48×3 | Φ106×67.5 | 14 |
| CM-M52×3 | Φ106×67.5 | 14 |
| CM-M56×3 | Φ125×82 | 14 |
| CM-M64×4 | Φ125×110 | 14 |
可以根據情況為客戶定做非標產品。
