WYQ型電動彎管機（電動液壓彎管機）是一種新型的彎管等多用工具。它具有結構合理，操作方便 參數型號 彎管范圍mm 彎曲半徑mm 彎管壁厚mm 油缸最大推力KN WYQ-60J Φ22-60 4x管徑 ≤4.5 100 WYQ-76J Φ22-76 4x管徑 ≤6 300 WYQ-108J Φ22-108 4x管徑 ≤8 300 WYQ-159J Φ76-159 4x管徑 ≤12 500 WYQ-60 陰模2只 銷子2只 彎胎：22、27 WYQ-76J 陰模2只 銷子2只 彎胎：27、34、42、48、60、76 WYQ-108J 陰模2只 銷子2只 彎胎：27、34、42、48、60、76、89、108 WYQ-159J 陰模2只 銷子2只 彎胎：76、89、108 、133、159 二、WYQ型電動彎管機（電動液壓彎管機）結構及工作原理
一
由電動油泵（10），高壓油管（12），快速接頭（13），工作油缸（8），柱塞（7），彎管部件[包括上花板（3），下花板（14），模頭（4），輥軸（2）]組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子 。
三、 WYQ型電動彎管機（電動液壓彎管機）用途：
彎管機適用于工廠、倉庫
四、WYQ型電動彎管機（電動液壓彎管機）結構圖. 彎管性能表：

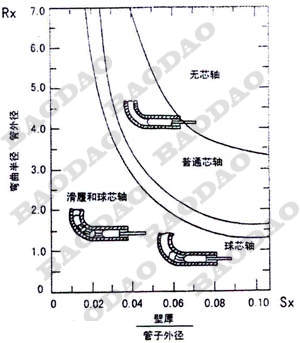

圖1.管子彎曲時的應力分析圖 圖2.旋轉拉彎成形 圖3.芯軸使用時的加工范圍
五 、WYQ型電動彎管機（電動液壓彎管機）使用方法及注意事項
1、WYQ型電動彎管機（電動液壓彎管機）使用方法：
（1） 參照電動油泵使用說明書。
（2） 先將工作油缸（8）旋入方檔塊（6）的內螺紋，使油缸后端裝在支架上的車輪向下。
（3） 根據所彎管子的外徑選擇模頭（4），套在柱塞（7）上，將兩只輥軸所對應槽向著模頭，然后放入相應尺寸的花板（3）孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管（12）端部的快速接頭（13）活動部份向后拉并套在工作油缸（8）的接頭上，將電動油泵（10）上的放油螺釘（11）旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞（7）即自動復位。
2、注意事項：
（1） 參照電動油泵使用說明書。
（2） 在有載荷時切忌將快速接頭卸下。
（3） 本機具是用油為介質，必須做好油及本機具的清潔保養工作，以免淤塞或漏油，影響使用效果。
